МАШИНА ЗАКАТОЧНАЯ ПОЛУАВТОМАТИЧЕСКАЯ  УЗН и УЗН-01



МАШИНА ЗАКАТОЧНАЯ ПОЛУАВТОМАТИЧЕСКАЯ


УЗН и УЗН-01

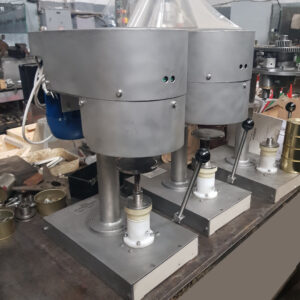

УЗН – полуавтоматическая настольная  закаточная машина  для предприятий консервной промышленности малой мощности (мини-заводов).

Машина предназначена для герметичного укупоривания металлическими крышками методом обкатки (закатывания) металлических консервных банок по ГОСТ 5981-2011;

По специальному заказу машина может налаживаться на закатывание банок с легко открываемыми крышками (Easy Open и др.),  картонно-металлической тары, а также банок из тонкой жести толщиной от 0,16 мм.

Закатывание банок выполняется в следующем порядке:

1) Наполненная банка, предварительно накрытая крышкой, устанавливается на поджимной стол;

2) Опусканием рычага производится перемещение поджимного стола в верхнее положение, крышка надевается на патрон.

3) Происходит полуавтоматический цикл закатывания банки;

4) Перемещением рычага в исходное положение производится опускание поджимного стола;

5) Укупоренная банка снимается и перемещается на цеховое накопительное или транспортное устройство.

При выпуске машина налаживается на определенный типоразмер банки и на заданную толщину  материала (жести — для жестяных банок или алюминия – для алюминиевых банок).

Переналадка машины при изменении высоты банок производится при помощи регулировки, а в остальных случаях при помощи комплекта сменных частей.

Переналадка машины для закатывания металлических банок того же типоразмера, но из материала другой толщины, производится путем замены комплекта закаточных роликов.

Машина обслуживается одним оператором-станочником.

Конструкция машины отвечает всем требованиям безопасности, установленным действующим законодательством. Для предотвращения случайного контакта рук оператора с вращающимися частями зона закатывания ограждена стационарным кожухом.



Основные технические характеристики:

Наименование Значение
— производительность, банок/мин до 15
— установленная мощность электродвигателя, кВт 0,55
— род и характеристика тока питания от 3-х проводной сети пере-

менного тока 220 В, 50 Гц

— масса, кг, не более 50
Габаритные размеры, мм, не более:

— длина

— ширина

— высота



500

300

655

Параметры и размеры закатываемых банок:

— вместимость банок, см3(мл)

— наружный диаметр банок, мм

— наружная высота банок, мм

толщина металла тары, мм:

-жести

-алюминия



65-1000

50-105

21-125



0,18-0,30

0,25-0,35





УЗН-01 – исполнение закаточной машины УЗН, предназначенное для закатывания:

— банок стеклянных для консервированной пищевой продукции по ГОСТ 5717.1-2014;

— банок стеклянных для рыбной промышленности по ГОСТ 32130-2013.

Порядок закатывание банок аналогичен порядку закатывания банок на УЗН.

Важнейшей особенностью УЗН-01 является то, что банка при закатывании остается  неподвижной.

Это позволяет:

— исключить расплескивание жидких продуктов;

— уменьшить время цикла закатывания, по сравнению с машинами, в которых банка вращается, что особенно существенно для крупной тары;

— исключить опрокидывание тары, которое может иметь место на машинах с вращающейся банкой, при преждевременном опускании поджимного стола.

В машине используется «плавающий» поджимной стол.  Он позволяет компенсировать не параллельность торца венчика горловины банки ее дну и улучшить качество закатывания.

При выпуске машина налаживается на определенный типоразмер банки.

При изменении диаметра венчика горловины банки переналадка производится при помощи замены патрона и регулировки, а в остальных случаях при помощи  регулировки.

Машина обслуживается одним оператором-станочником.

Конструкция машины отвечает всем требованиям безопасности, установленным действующим законодательством. Для предотвращения случайного контакта рук оператора с вращающимися частями зона закатывания ограждена стационарным кожухом.



Основные технические характеристики:

Наименование Значение
Производительность, банок/мин:

— объемом до 1л

— объемом св. 1л



до 15
до 10

— установленная мощность электродвигателя, кВт 0,25
— род и характеристика тока питания от 3-х проводной сети пере-

менного тока 220 В, 50 Гц

— масса, кг, не более 50
Габаритные размеры, мм, не более:

— длина

— ширина

— высота



500

300

655

Параметры и размеры закатываемых банок:

— вместимость банок, см3(мл)

— наружный диаметр банок, мм

— наружная высота банок, мм

— диаметр венчика горловины, мм



38-3 000

65-153

30-235

58, 82
